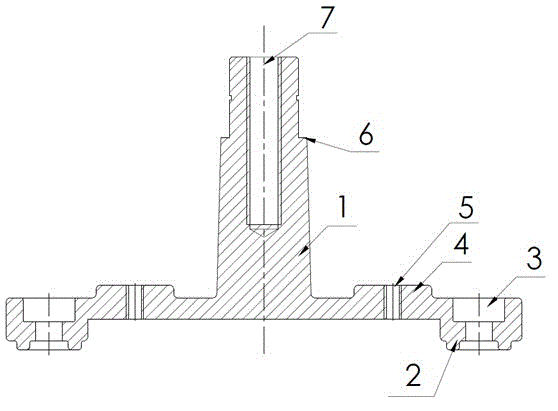

摘要：本實用新型公開了一種電機控制器用接線柱結構，主要包括接線柱主體（1），導電座（2），功率板固定孔（3），控制板支撐臺（4），控制板固定螺紋孔（5），控制器外殼支撐臺（6），接線端（7）。接線柱主體（1）下方設有兩個導電座（2）、導電座（2）內設有功率板固定孔（3），接線柱主體（1）上方設有控制板支撐臺（4）、控制板支撐臺（4）內設有控制板固定螺紋孔（5），接線柱主體（1）上方設有控制器外殼支撐臺（6）、控制器外殼支撐臺（6）上方設有接線端（7），本實用新型電機控制器用接線柱結構可實現對外設線纜的接線功能、電路板上大電流導電功能、固定功率板功能、支撐和固定控制板功能、以及支撐控制器外殼的功能，從而減小了控制器的體積，結構簡單、成本降低以及安裝程序簡化，提高了生產效率。
- 專利類型實用新型
- 申請人北京友信宏科電子科技有限公司;
- 發明人李萌;曾慶臣;
- 地址100070 北京市豐臺區科興路7號403室
- 申請號CN201420263724.0
- 申請時間2014年05月22日
- 申請公布號CN204156121U
- 申請公布時間2015年02月11日
- 分類號H01R9/00(2006.01)I;
