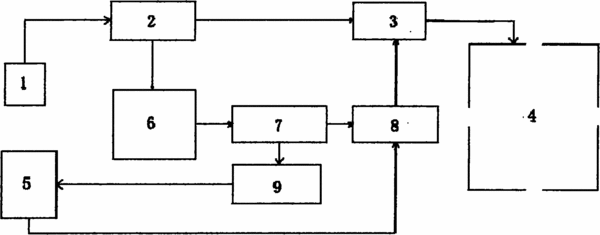

摘要：本實用新型涉及一種驅動外部負載的高邊閉環限流開關，包括：電源、電流采樣電阻、功率晶體管、電流反饋放大電路、開關斬波電路、開關驅動電路、過流報警電路、負載電路、邏輯控制電路。電源通過采樣電阻和功率晶體管給負載電路供電；電流反饋放大電路將電流采樣電阻上的信號進行放大，然后將此信號給斬波電路形成斬波開關控制信號，此信號與邏輯控制電路共同控制開關驅動電路來控制開關晶體管的工作；同時，過流報警電路還會根據開關斬波電路的處理結果，得出目前電流是否過流的診斷信號傳給邏輯控制電路。本專利具有如下明顯優點：沒有用到比較器，相對電路簡單；沒有將信號縮小的環節，而是直接進行信號放大，增強了信號的識別能力；能夠提供一個判斷開關電路是否過流的診斷信號；成本很低。
- 專利類型實用新型
- 申請人北京友信宏科電子科技有限公司;
- 發明人曾慶臣;李萌;
- 地址100089 北京市豐臺區科興路7號403室
- 申請號CN201120025128.5
- 申請時間2011年01月26日
- 申請公布號CN202026285U
- 申請公布時間2011年11月02日
- 分類號H03K17/082(2006.01)I;
