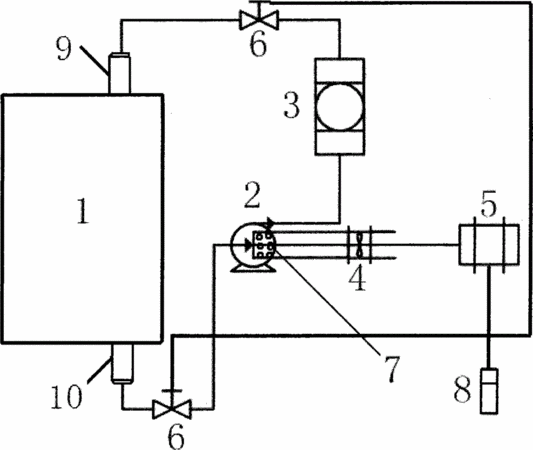

摘要：本實用新型公開了一種外置式變壓器油過濾裝置，包括變壓器，它還包括油泵、過濾盒、密封風機；變壓器的上端設置有螺紋空心上引出管、下端設置有螺紋空心下引出管；變壓器和油泵、過濾盒之間的管路上各設置有一個閥門；過濾盒連接在油泵上；油泵、密封風機、電動機三者依次順序相連接；電動機和時間繼電器相連接。本實用新型的有益效果是：循環起點建立在變壓器的底部，可以加大循環油對底部的沖刷，把底部的沉淀金屬進行充分的過濾。采用時間繼電器控制，按設置時間建立外置油循環，達到自動對變壓器油進行過濾，保持油質的目的。采用了密封風機，有效的防止了油泵下作漏油現象的發生，更加實用。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人王瀟陽;
- 地址102206 北京市昌平區回龍觀朱辛莊北農路2號
- 申請號CN201420301887.3
- 申請時間2014年06月09日
- 申請公布號CN203871129U
- 申請公布時間2014年10月08日
- 分類號H01F27/14(2006.01)I;B01D35/02(2006.01)I;
