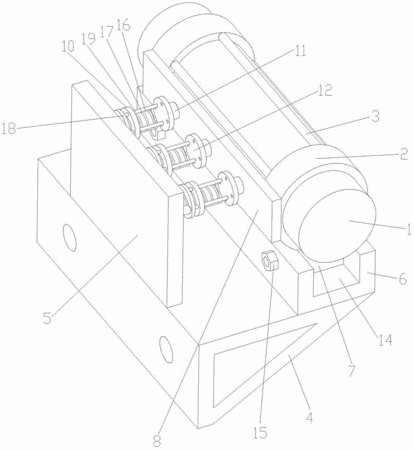

摘要:本發明公開了一種便于拆裝的用于支撐變壓器儲油柜的支撐結構,包括儲油柜上設有的兩個固定圓環和加固支柱,固定板和固定座分別設置在支撐架上表面的左右兩端;下固定塊設置在儲油柜的下方;下固定塊與固定座固定;側板固定塊設置在儲油柜靠固定板側部;固定板面向儲油柜的面上固定設有多個第一氣缸;第一氣缸的伸縮桿端部設有第一連接法蘭;側板固定塊上固定設有多個第一固定柱;第一固定柱的端部設有第二連接法蘭;緩沖吸震裝置位于第一連接法蘭與第二連接法蘭之間;第二氣缸圍繞第一氣缸環形陣列有多個;所述第二氣缸的伸縮桿端部設有連接裝置;本發明的變壓器儲油柜用支撐結構,保證了儲油柜支撐的穩定性,且使用壽命長,便于拆裝。
- 專利類型發明專利
- 申請人江蘇亙德科技有限公司;
- 發明人錢永清;
- 地址226600 江蘇省南通市海安經濟技術開發區立發大道
- 申請號CN201410709169.4
- 申請時間2014年11月28日
- 申請公布號CN104465028B
- 申請公布時間2017年02月22日
- 分類號H01F27/14(2006.01)I;H01F27/06(2006.01)I;F16F15/04(2006.01)I;
