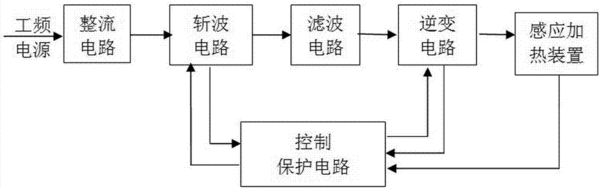

摘要:一種砼傳送管內壁淬火成套設備,它包括對砼傳送管進行加熱的感應加熱電源、在淬火過程中帶動砼傳送管轉動、行走的淬火機床、以及控制淬火機床和感應加熱電源的中央控制系統。采用上述技術方案的本實用新型,將感應加熱設備應用在砼傳送管內壁淬火工藝上,從而替代了電子管設備,實現了在淬火時泵傳送管沿著主軸勻速運動,泵管內壁淬火均勻,砼泵管和水平成5℃左右夾角,保證水順利排出,管內無積水,保證淬火硬層的均勻。此設計試驗證明:加熱效率高,能耗低,感應器的漏磁通大幅度減少。試驗測試數據證明,本套設備耗電量僅為200~250度電/噸材。此種加熱方式線材的運動軌跡為直線運動,適合于1~4m砼傳送管的淬火處理。
- 專利類型實用新型
- 申請人鄭州科創電子有限公司;
- 發明人高俊山;吳水江;
- 地址450006 河南省鄭州市經濟技術開發區航海西路1號
- 申請號CN201220188471.6
- 申請時間2012年04月28日
- 申請公布號CN202610273U
- 申請公布時間2012年12月19日
- 分類號C21D1/62(2006.01)I;C21D1/42(2006.01)I;C21D9/08(2006.01)I;
