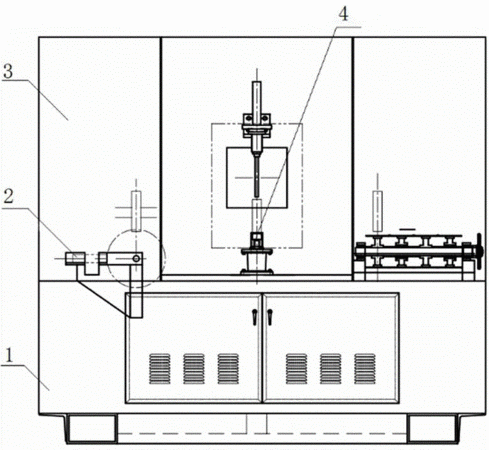

摘要:本實用新型涉及一種新型全自動熱處理機床,包括機床床身,機床床身上設置有直線導軌,直線導軌上設置有與氣缸連接的二維溜板,二維溜板上安裝有用于抓取或卸下工件的氣爪;直線導軌左側設置有上料翻轉機構,上料翻轉機構和上料倉相配合,構成上料系統;直線軌道右側設置有與變頻電機連接的下料系統,下料系統由鏈板組成;機床機身中部設置一個組合主軸,組合主軸上安裝有用于夾取溜板上工件的主軸夾具,組合主軸正上方設置有上頂尖;組合主軸與齒軸連接,齒軸與伺服電機連接;機床內設置有水箱,機床與電氣控制柜連接。本實用新型傳動輕快、精度高、定位準確;適用于短軸類零件的表面熱處理,可實現全自動化運行,工作效率高,運行安全可靠。
- 專利類型實用新型
- 申請人鄭州科創電子有限公司;
- 發明人張學武;王志超;曹紫龍;牧建闖;于鵬輝;
- 地址450000 河南省鄭州市經濟技術開發區航海東路1356號313房
- 申請號CN201420700035.1
- 申請時間2014年11月20日
- 申請公布號CN204211775U
- 申請公布時間2015年03月18日
- 分類號C21D1/673(2006.01)I;
