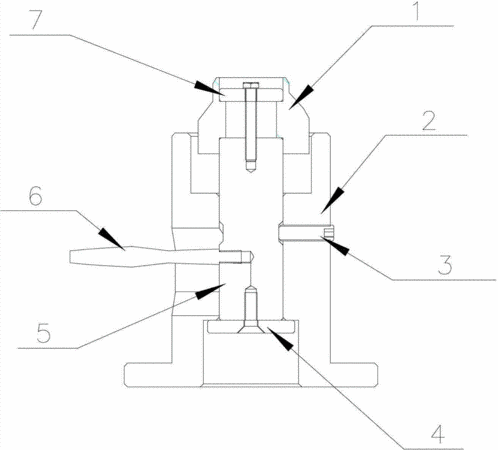

摘要：本實用新型公開了一種快速定位裝置，它包括定位頭、定位座、緊定螺釘、擋板、滑桿、手柄和蓋板；所述定位頭安裝于定位座頂端的凹槽內，定位頭通過蓋板與滑桿連接，滑桿的另一端連接設置于定位座底端凹槽內的擋板，所述滑桿設置有一手柄，手柄的一端通過定位座一側設置的手柄操作孔伸出定位座，所述定位座還設有用于鎖緊滑桿的緊定螺釘。本實用新型的有益效果在于：通過工件與感應器直接配合得出的最佳間隙，反過來作用于定位裝置，使定位裝置將工件的狀態精確地記憶并保存下來，然后使用定位裝置定位，將工件送入感應器淬火，使得定位裝置與感應器狀態保持一致，從而確保淬火質量。
- 專利類型實用新型
- 申請人上海恒精機電設備有限公司;
- 發明人劉化杰;劉莉;
- 地址201707 上海市青浦區青浦工業園區匯金路1238號
- 申請號CN201220434520.X
- 申請時間2012年08月29日
- 申請公布號CN202786347U
- 申請公布時間2013年03月13日
- 分類號C21D1/62(2006.01)I;C21D1/42(2006.01)I;
