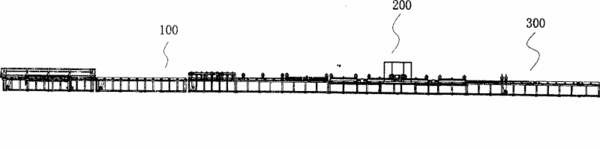

摘要:一種對細長鋼管連續淬火的機床,涉及機床領域,包括進料機構、淬火機構和出料機構,進料機構連接淬火機構,淬火機構連接出料機構,淬火機構包括兩組旋轉輥,兩組旋轉輥之間形成空檔,兩組旋轉輥之間形成空檔間設置有感應器,感應器的前端設置有導向套,感應器的后端設置有噴水圈,在兩組旋轉輥之間的空檔下面設置集水箱,噴水圈連接集水箱。采用合理的推拉淬火方式,使細長鋼管淬火變形達到最小的范圍,從而使工件能順利進行旋轉,出料。出料時通過校直進一步減小彎曲,使工件直線度最終保持在合適的范圍內。
- 專利類型實用新型
- 申請人上海恒精機電設備有限公司;
- 發明人陳生福;韓旭;
- 地址201707 上海市青浦工業園區匯金路1238號
- 申請號CN201120513659.9
- 申請時間2011年12月12日
- 申請公布號CN202390483U
- 申請公布時間2012年08月22日
- 分類號C21D1/62(2006.01)I;C21D9/08(2006.01)I;
