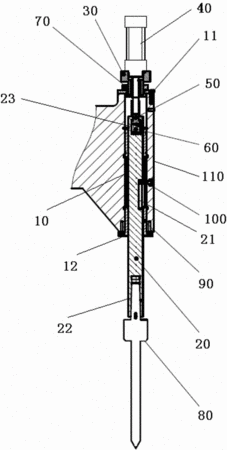

摘要：本實用新型公開了一種帶浮動量的可調節頂尖裝置，包括內部導通的圓筒狀外殼，外殼的上端設有上端蓋，下端設有下端蓋；設置在外殼內的長軸，長軸的外側面上設有長條槽，長軸的下端設有圓柱形安裝孔；設置在上端蓋上的氣缸安裝板，氣缸安裝板上設有氣缸，氣缸的輸出軸通過連接塊與長軸的上端連接，連接塊與長軸之間設有浮動彈簧；設置在上端蓋中的調節螺母；設置在長軸下端安裝槽內的活頂尖，設置在長軸上的直線軸承；限位螺釘，限位螺釘的一端位于外殼內，另一端位于長軸外側面的長條槽內。本實用新型結構簡單、使用方便，解決了淬火機床對工件淬火是因上下頂尖夾緊力過大而導致的工件變形問題。
- 專利類型實用新型
- 申請人上海恒精機電設備有限公司;
- 發明人徐樂;
- 地址201707 上海市青浦區工業園區匯金路1238號
- 申請號CN201320824374.6
- 申請時間2013年12月13日
- 申請公布號CN203700428U
- 申請公布時間2014年07月09日
- 分類號C21D1/62(2006.01)I;
