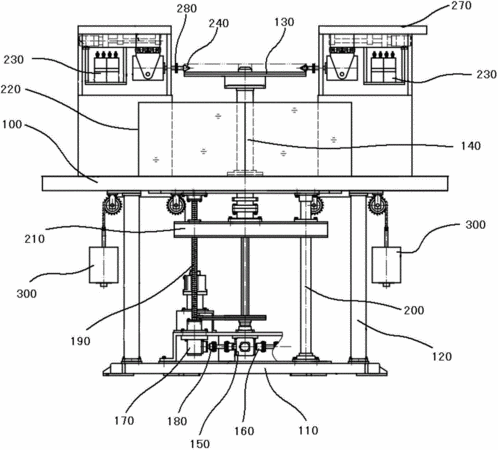

摘要:本實用新型公開了大型整體無軟帶淬火機床,包括地平面上部結構和地平面下部結構,所述地平面下部結構包括機床床身、安置在機床床身內的工件旋轉驅動機構和工件升降機構;所述地平面上部結構包括安置在上平臺上的淬火液水箱、安置在淬火液水箱中部上側且可自由升降的定位夾具、均勻分布在淬火液水箱周圍的負載系統、為負載系統提供動力且與負載系統數量等同的伺服驅動裝置、與淬火感應器數量相同的感應器自動跟隨裝置以及電氣數控系統。本實用新型采用多個淬火感應器同步加熱,工件迅速浸入淬火液中快速冷卻,從而保證工件表面全部淬硬,不存在未淬硬的軟帶區域。
- 專利類型實用新型
- 申請人上海恒精機電設備有限公司;
- 發明人韓旭;閆寶寧;
- 地址201707 上海市青浦區青浦工業園區匯金路1238號
- 申請號CN201220456369.X
- 申請時間2012年09月07日
- 申請公布號CN202898464U
- 申請公布時間2013年04月24日
- 分類號C21D1/62(2006.01)I;
