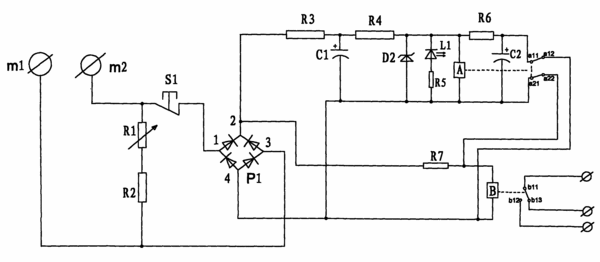

摘要：一種高壓電流互感器，包括互感器部分和絕緣部分，其中，該電流互感器的互感器部分二次繞組兩端連接有過壓保護單元，可有效避免其二次側開路造成的損壞并保護操作人員的人身安全；該過壓保護單元中的壓敏電阻與一分壓電阻串接后并聯在該電流互感器的二次繞組兩端，該分壓電阻與所述壓敏電阻的串聯電路兩端并接有復位開關和整流橋輸入端的串聯電路，整流橋的輸出端分為兩路，一路并接第一繼電器的線圈，另一路并接第一磁保持脈沖繼電器的線圈，第一電容并接于第一繼電器線圈的兩端，第一繼電器線圈的兩端分別通過第一繼電器的第一、第二組常閉接點對應連接第一磁保持脈沖繼電器線圈的兩端，第一磁保持脈沖繼電器的常開接點設為報警裝置的控制開關。
- 專利類型實用新型
- 申請人河南索凌電氣有限公司;
- 發明人石亞飛;
- 地址450044河南省鄭州市金水區索凌路18號
- 申請號CN200820149388.1
- 申請時間2008年09月24日
- 申請公布號CN201256075Y
- 申請公布時間2009年06月10日
- 分類號H01F38/32(2006.01)I;G01R15/18(2006.01)I;H02H3/20(2006.01)I;
