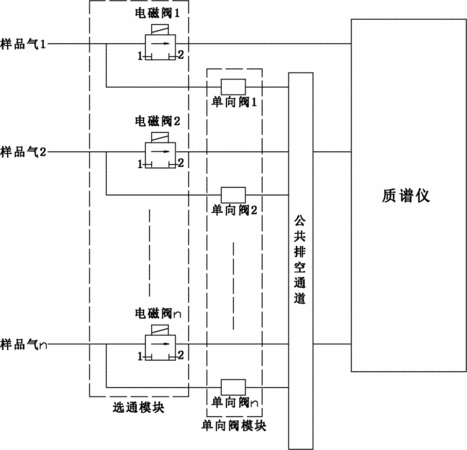

摘要：用于在線質譜儀多路抗干擾氣體進樣模塊，該選通模塊至少包含一個兩位三通電磁閥，用于對進氣管路的選通，氣體進樣模塊還包括一單向閥模塊，該單向閥模塊至少包括一個單向閥，用于防止干擾氣體從排空通道進入在線質譜儀采樣通道。所述單向閥垂直安裝，所述單向閥的中部形狀為一圓錐面，內置一高球度彈子，安裝時該圓錐大口朝上接所述的排空通道，該圓錐小口向下接進樣通道，當所述在線質譜儀進行采樣過程時，所述彈子與所述圓錐面內壁形成緊密線接觸，阻止干擾氣體從所述的排空通道進入所述在線質譜儀采樣通道，當進行進樣氣體排空時，所述單向閥下部進氣，在氣壓作用下，所述彈子微微抬起使氣體通過進入排空通道。
- 專利類型實用新型
- 申請人上海舜宇恒平科學儀器有限公司;
- 發明人王華;許生蛟;
- 地址201103 上海市閔行區合川路3071號-1075
- 申請號CN201020668851.0
- 申請時間2010年12月20日
- 申請公布號CN202057630U
- 申請公布時間2011年11月30日
- 分類號G01N27/62(2006.01)I;
