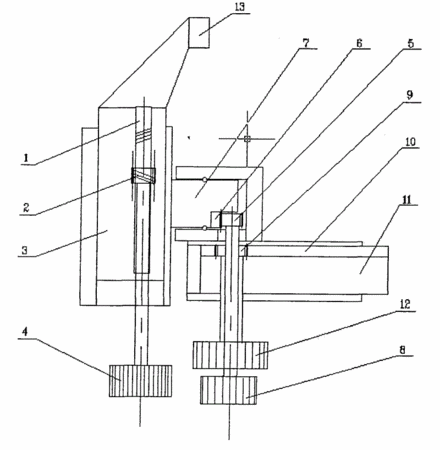

摘要：本實用新型屬于機械傳動裝置，一種三向移動齒輪傳動裝置。離子源是質譜儀中的一個重要部件，該部件要求有三個方向的運動、三個操作手輪必須在裝置的同一側?，F有的齒輪傳動裝置無法完成離子源和質譜儀的工作要求。本實用新型蝸輪(2)與蝸桿(1)相配合，與滑座(3)相連；縱向手輪(4)與蝸桿(1)同軸連接；升降手輪(8)與升降齒輪(5)同軸；橫向手輪(12)與橫向齒輪(9)同軸?；?3)與移動目的物(13)相連；手輪(4)、手輪(8)、手輪(12)在同側。本實用新型的優點是：三個方向的操作手輪在裝置的同一側，操作異常方便；三個方向的傳動比基本相同；加工方便，不需專用刀具或另置掛輪。
- 專利類型實用新型
- 申請人上海舜宇恒平科學儀器有限公司;
- 發明人黃飛;
- 地址201103上海市閔行區合川路3071號1075
- 申請號CN200820152773.1
- 申請時間2008年09月05日
- 申請公布號CN201256140Y
- 申請公布時間2009年06月10日
- 分類號H01J49/02(2006.01)I;H01J49/26(2006.01)I;F16H19/04(2006.01)I;
