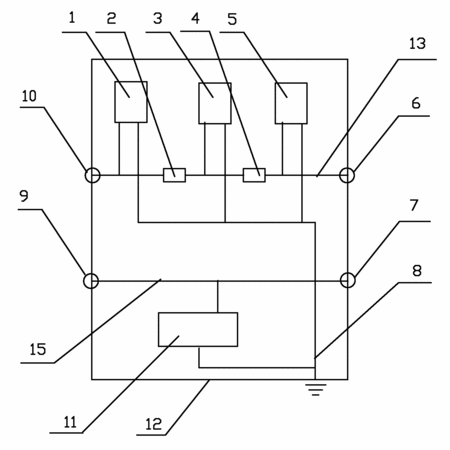

摘要:一種電源或電信號系統多級集成防雷箱,包括箱體、三個強電防雷器、兩個退耦器、弱電防雷器;所述兩個退耦器串接在設于箱體內的強電電源線上,所述一個強電防雷器的輸入端連接在所述兩個退耦器之間的強電電源線上,所述另兩個強電防雷器的輸入端分別連接在兩個退耦器兩端的強電電源線上;所述三個強電防雷器的輸出端接在設于箱體上的地線上;所述弱電防雷器的輸入端與所述弱電信號線相連,其輸出端與地線相連。本實用新型將機房中的三級電源防雷裝置集成在一起,形成多級集成防雷箱;能有效將雷電流徹底泄放,既保護了設備,又使安裝簡單,節省材料、成本,適于工業化生產。
- 專利類型實用新型
- 申請人長沙市雷立行電子科技有限公司;
- 發明人曹建春;
- 地址410011 湖南省長沙市芙蓉中路二段99號東成大廈3005室
- 申請號CN201120065826.8
- 申請時間2011年03月14日
- 申請公布號CN201966597U
- 申請公布時間2011年09月07日
- 分類號H02H9/02(2006.01)I;
