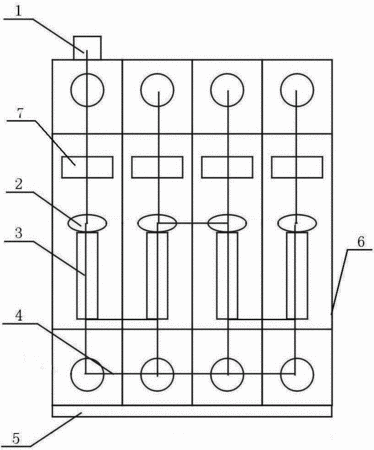

摘要：一種電源防雷模塊，由兩個或四個防雷模塊組合拼裝成單相或三相電源防雷模塊，單個防雷模塊包括殼體、插片、壓敏電阻，插片將壓敏電阻與模塊內部電路電連且置于殼體內，等電位條將單個的防雷模塊電連成一體，單相電源防雷模塊或三相電源防雷模塊內的壓敏電阻通過附加電路串聯并與一個遙信端子連接。本實用新型增加插片的橫截面積，加大了壓敏電阻的通流量，從而減少插片和芯片的數量，減小了模塊的結構空間，并將等電位條內置在電源防雷模塊中與外絕緣，減少了遙信端子的數量，簡化防雷模塊的外部接線。本實用新型具有體積小、安全、接線安裝簡單、維護方便等優點，適于工業化生產。
- 專利類型實用新型
- 申請人長沙市雷立行電子科技有限公司;
- 發明人曹基武;曹建春;
- 地址410011 湖南省長沙市芙蓉中路二段99號東成大廈3005室
- 申請號CN201220211224.3
- 申請時間2012年05月11日
- 申請公布號CN202564936U
- 申請公布時間2012年11月28日
- 分類號H02H9/04(2006.01)I;
