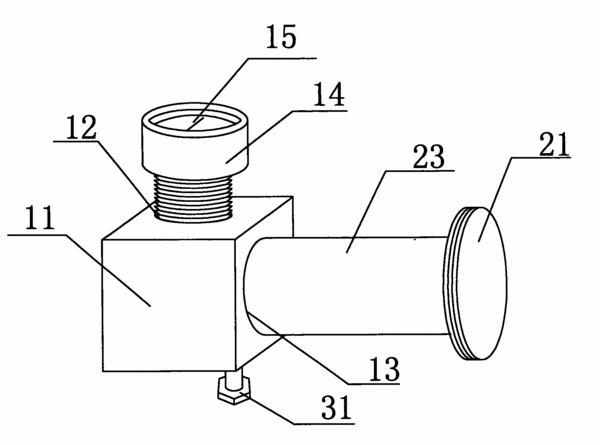

摘要:一種具有導電裝置的電火花線切割機,包括線架、貯絲筒以及位于所述線架上的排絲輪、導輪與導電塊,所述排絲輪包括輪體及金屬連桿,所述線架上還設置有導電裝置,所述導電裝置包括固定座,所述固定座上設有兩個相互連通且垂直的通孔,分別為第一通孔和第二通孔;所述第一通孔上設置有金屬套筒,所述金屬套筒內部裝設有電刷;所述金屬連桿位于所述第二通孔內,并與所述電刷相接觸。本實用新型公開的具有導電裝置的電火花線切割機,通過將排絲輪連接一導電裝置,使排絲輪的輪體導電,由于輪體與鉬絲為點接觸,這就避免了鉬絲對輪體的損壞,保證了產品的順利加工,極大地提高了生產效率。
- 專利類型實用新型
- 申請人蘇州中航長風數控科技有限公司;
- 發明人張憲榮;
- 地址215000 江蘇省蘇州市相城區黃橋街道張莊工業區
- 申請號CN201020583074.X
- 申請時間2010年10月29日
- 申請公布號CN201871835U
- 申請公布時間2011年06月22日
- 分類號B23H7/02(2006.01)I;B23H7/10(2006.01)I;
