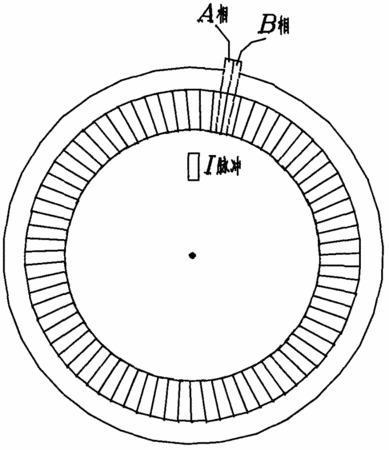

摘要：本實用新型涉及多通道選向閥定位裝置，包括多通道選向閥；正交編碼器，所述正交編碼器與多通道選向閥和分析控制電路相連，對編碼脈沖數進行計數，并將計數結果反饋給分析控制電路；分析控制電路，所述分析控制電路根據多通道選向閥的當前位置及正交編碼器的反饋結果，得出調試參數及每次移動多通道選向閥對應的步進編碼脈沖數，或還包括多通道選向閥的運行方向；所述調試參數包括初始脈沖數；所述初始脈沖數為設置在編碼盤上的I脈沖與選定的多通道選向閥上的參考閥位之間的編碼脈沖數，所述參考閥位與多通道選向閥上的各閥位之間具有確定的編碼脈沖數；電機，所述電機用于在控制單元的控制下轉動多通道選向閥。本實用新型排除噪聲和機械抖動對定位帶來的干擾，具有定位準確性高等優點。
- 專利類型實用新型
- 申請人聚光科技(杭州)股份有限公司;杭州聚光環?？萍加邢薰?
- 發明人鐘波;高平波;項光宏;劉中化;
- 地址310052 浙江省杭州市濱江區濱安路760號
- 申請號CN201120577643.4
- 申請時間2011年12月31日
- 申請公布號CN202402755U
- 申請公布時間2012年08月29日
- 分類號F16K31/04(2006.01)I;F16K37/00(2006.01)I;
