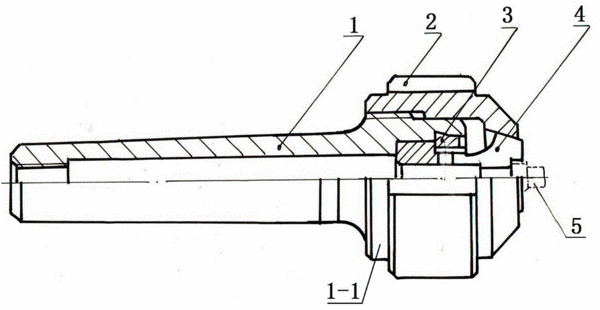

摘要：本發明公開了一種調節螺釘車夾具，涉及工裝夾具制造技術領域，包括有圓柱部的錐體，在所述錐體的圓柱部上設有彈夾頭，所述彈夾頭通過開邊壓環螺母裝在所述圓柱部前端；所述彈夾頭于外緣呈均勻分布有多條開口向前的漲開槽，于外緣前部設有前小后大的錐體部，于前端設有螺紋孔，于所述螺紋孔后方設有限位臺；在所述彈夾頭外套設有松緊螺母，所述松緊螺母于前端設有與所述彈夾頭的錐體部相配合的前小后大的錐孔，所述松緊螺母通過螺紋裝在所述圓柱部上。較之現有技術，本發明對調節螺釘上螺紋段車削時錐孔的位置精度易超差和螺紋段易被損傷的問題。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人張景華;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201510462577.9
- 申請時間2015年07月31日
- 申請公布號CN104999314A
- 申請公布時間2015年10月28日
- 分類號B23Q3/12(2006.01)I;
