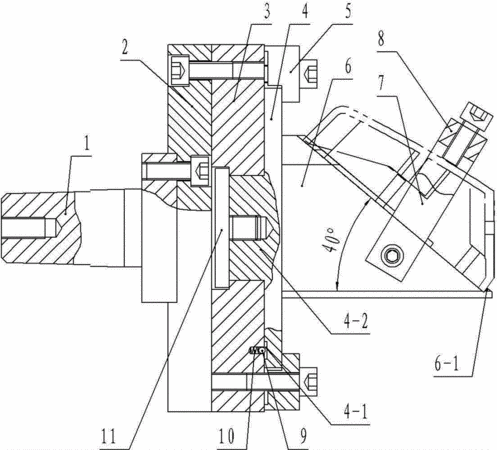

摘要：本發明公開了一種顯微鏡目鏡座殼體車夾具，屬機械制造技術領域，該車夾具包括一端設有連接錐柄的連接盤，連接盤的另一端固定連接有一轉盤安裝座，轉盤安裝座活動裝有一個轉盤，轉盤設有與連接錐柄呈同軸設置的轉軸部并通過其轉軸部插裝在轉盤安裝座上；在轉盤安裝座上至少設有兩塊通過鎖緊螺釘穿裝的用于將轉盤固定在轉盤安裝座一端端面的轉盤壓板；轉盤連結有一工件夾裝座，工件夾裝座設有與水平方向的夾角為40度的工件連接面，該工件連接面的前端設有工件定位塊，工件夾裝座通過設置于其兩側的定位側板裝有工件緊固壓板。本發明可以解決現顯微鏡目鏡座殼體安裝孔的加工精度誤差大和生產效率低的問題。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人王永健;陳志雄;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201410121830.X
- 申請時間2014年03月28日
- 申請公布號CN104647098A
- 申請公布時間2015年05月27日
- 分類號B23Q3/12(2006.01)I;
