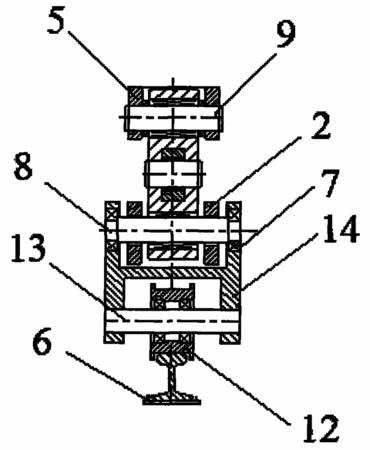

摘要：本實用新型公開了一種臥式真空熱處理爐的裝料機構，其包括：拉桿驅動裝置(1)、拉桿(2)、短擺桿(3)、長擺桿(4)、料托(5)和導軌(6)，短擺桿(3)的一端和長擺桿(4)通過中間軸(10)連接成擺桿機構，短擺桿(3)的另一端與拉桿(2)通過固定在叉車座(14)上的固定軸(8)連接，長擺桿(4)的上端通過料托軸(9)與料托(5)連接，下端通過水平移動軸(11)與拉桿(2)連接，在所述叉車座(14)的下部通過滾輪軸(13)安裝有滾輪(12)，所述滾輪(12)位于導軌(6)上。本實用新型實現了大型工料進出真空熱處理爐的裝卸料需求。
- 專利類型實用新型
- 申請人北京七星華創電子股份有限公司;
- 發明人謝晶;
- 地址100016 北京市朝陽區酒仙橋東路1號M2號樓2層
- 申請號CN201020260751.4
- 申請時間2010年07月08日
- 申請公布號CN201770738U
- 申請公布時間2011年03月23日
- 分類號C21D9/00(2006.01)I;C21D1/773(2006.01)I;
