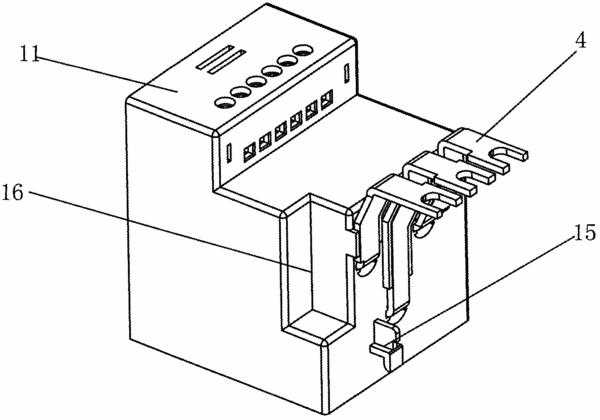

摘要：本實用新型涉及一種電動機保護器裝置的互感器組合模塊，外殼的頂端形成有一矩形凸起，凸起的中間形成一空腔，所述接線端子設置在該空腔內，外殼的前端面設置有三個安裝孔，在外殼前端面上各個安裝孔的上方各設置有一安裝槽，銅件的一端以插入的方式設置在安裝孔內，銅件的中間部分適配安裝在安裝槽內，銅件的另一端與外殼的前端面垂直設置，外殼的前端面下端設置有一卡件，所述外殼前端的內側面上對應三個安裝孔的位置，設置有三根圓柱，三根圓柱上設置有和三個安裝孔大小一致的通孔，在三根圓柱上各設置有一互感器，所述在后蓋的后端面上設置有三個用于安裝螺絲的凸座，所述凸座與銅件插入殼體內的一端的位置對齊。
- 專利類型實用新型
- 申請人欣靈電氣股份有限公司;
- 發明人胡志興;胡志林;張彭春;王希紅;胡美良;
- 地址325604 浙江省樂清市柳市鎮智廣工業區
- 申請號CN201120399654.8
- 申請時間2011年10月13日
- 申請公布號CN202221889U
- 申請公布時間2012年05月16日
- 分類號H02H7/08(2006.01)I;H01F38/20(2006.01)I;
