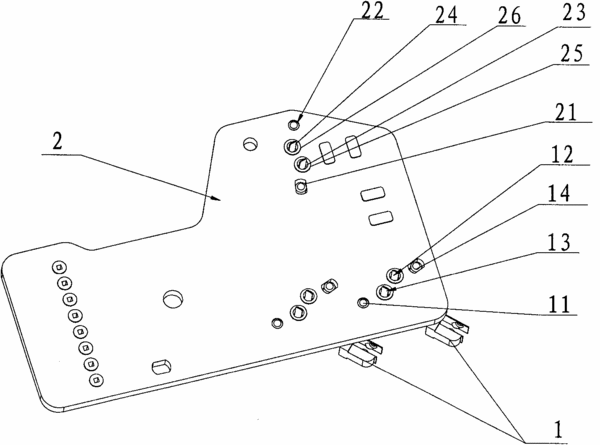

摘要：本實用新型公開一種葉片開關的焊接結構，用于將至少一個葉片開關(1)焊接在PCB(2)上，所述葉片開關(1)上設置焊腳(13)和焊腳(14)；所述PCB(2)開設焊接槽(23)和焊接槽(24)，且所述焊接槽(23)處設置板上焊盤(25)，所述焊接槽(24)處設置板上焊盤(26)；所述焊腳(13)插入所述焊接槽(23)后與所述板上焊盤(25)焊接，所述焊腳(14)插入所述焊接槽(24)后與所述板上焊盤(26)焊接。葉片開關焊腳直接焊接在PCB上的焊接槽中，零件數量及裝配工位少，提高了定位精度，降低了組裝誤差，有利于降低生產成本。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人盧盤;曾榮生;李德明;賴余霞;
- 地址516006 廣東省惠州市仲愷高新技術開發區松山工業園6號小區
- 申請號CN201020121188.2
- 申請時間2010年02月11日
- 申請公布號CN201663756U
- 申請公布時間2010年12月01日
- 分類號H05K1/18(2006.01)I;H05K1/11(2006.01)I;
