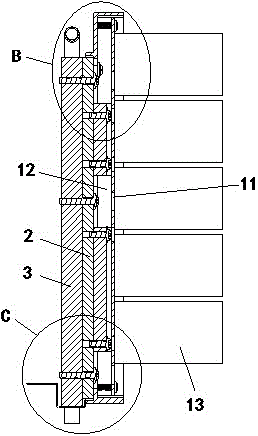

摘要：本發明提供了一種空調器的PCB板模塊、安裝方法以及空調器，PCB板模塊包括：PCB板，所述PCB板具有PCB板本體、設在PCB板本體背面的發熱元件、以及設在PCB板本體正面的其他電子元件，所述PCB板本體上開設有至少一個第一過孔；所述冷媒散熱器與電氣系統散熱器通過穿過所述第一過孔的螺釘連接固定。通過在PCB板本體上開設有第一過孔，實現了可以從正面利用螺釘穿過PCB板本體上的第一過孔后固定電氣系統散熱器與冷媒散熱器，使得PCB板位于模塊的最前方，使得PCB板上的電子元件便于維修，尤其是位于PCB板正面的電子元件的維修和更換操作方便快捷，增加PCB板的可維修性、以及提高了維護的工作效率。
- 專利類型發明專利
- 申請人海信（山東）空調有限公司;
- 發明人何延林;程軍;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201610241928.8
- 申請時間2016年04月19日
- 申請公布號CN105764255A
- 申請公布時間2016年07月13日
- 分類號H05K1/18(2006.01)I;F24F11/02(2006.01)I;
