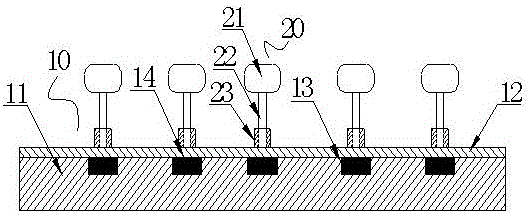

摘要：本發明涉及一種吸合接觸式電子元件配套裝置，屬于電子元件領域，包括電路板和電子元件，所述電路板包括基板層和導電層，所述基板層面板上電子元件對應安裝位置設有凹槽，凹槽中設有固定安裝的第一磁體，導電層覆蓋在基板層上凹槽面，所述電子元件包括元件和引腳，引腳接入元件一端，所述引腳上設有一個具有磁性的第二磁體，引腳通過第一磁體和第二磁體的吸引力吸合在電路板導電層上。所述配套裝置，實現電子元件與電路板快速定位吸合安裝，便于更換，同時電子元件安裝牢固可靠，電性能良好，安裝過程中不使用焊錫焊固，降低了成本，提高了生產效率，避免焊接過程中產生的有害氣體對人體造成傷害。
- 專利類型發明專利
- 申請人安徽賽福電子有限公司;
- 發明人周峰;徐湘華;
- 地址244000 安徽省銅陵市獅子山區棲鳳路1771號
- 申請號CN201610787671.6
- 申請時間2016年08月31日
- 申請公布號CN106163112A
- 申請公布時間2016年11月23日
- 分類號H05K1/18(2006.01)I;H05K3/32(2006.01)I;
