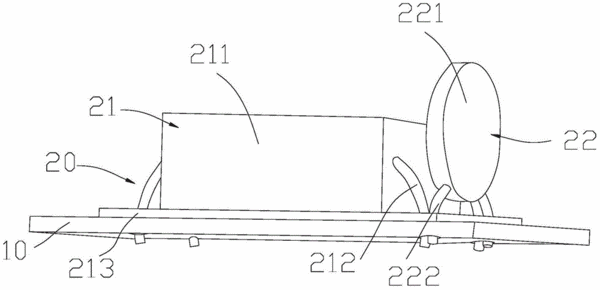

摘要：本實用新型涉及一種插裝結構及集成有該種插裝結構的集成電路板，用于插裝在PCB板上，包括具有底板、第一插裝本體和至少兩個第一管腳的第一插裝元件，以及具有第二插裝本體和至少兩個第二管腳的第二插裝元件；所述第二插裝元件插裝于所述底板上，且每一所述第二管腳和對應的第一管腳插設于所述PCB板上相同的安裝孔內。本實用新型中，至少兩個插裝元件在PCB板上僅占用了一個位置，有效地節省PCB板的布局空間，提高PCB板的布局密度，并可避免額外增加產品成本。
- 專利類型實用新型
- 申請人艾默生網絡能源有限公司;
- 發明人夏國超;
- 地址518055 廣東省深圳市南山區學苑大道1001號南山智園B2棟
- 申請號CN201520594319.1
- 申請時間2015年08月07日
- 申請公布號CN204810695U
- 申請公布時間2015年11月25日
- 分類號H05K1/18(2006.01)I;H05K1/02(2006.01)I;
