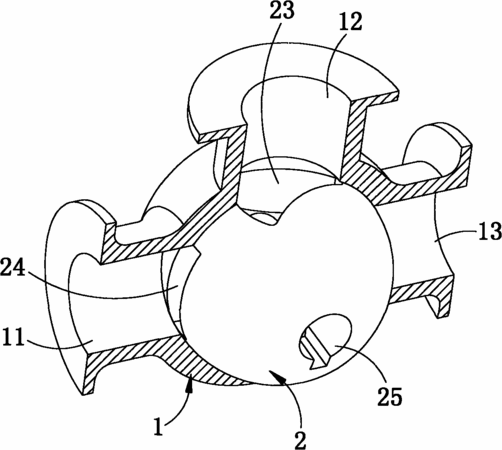

摘要：一種三通調節球閥，涉及一種自動化執行元件，包括閥桿、閥體和球體，所述閥體內部具有一空腔，所述球體設置于該空腔內，并通過兩閥桿與閥體相連，所述閥體具有相互垂直的三個閥口，該等閥口均與空腔連通，所述球體表面向內凹陷有一柱狀凹腔，其一端在球體表面形成圓形開口，另一端通過一扇形開口與外界連通，所述球體表面還設有一與柱狀凹腔連通的矩形開口，該矩形開口位于圓形開口和扇形開口之間，且其短邊臨近于扇形開口頂部的圓弧，該三通調節球閥不僅能夠控制閥口之間的聯通或切斷，同時還對流體起到控制流量的作用，可以控制流量的大小呈等百分比特性和線性特性。
- 專利類型實用新型
- 申請人武漢漢德閥門儀表有限公司;
- 發明人高永輝;
- 地址430070 湖北省武漢市洪山區團結村龍潭空中花園B座5層B502號
- 申請號CN200920278699.2
- 申請時間2009年11月06日
- 申請公布號CN201547328U
- 申請公布時間2010年08月11日
- 分類號F16K11/087(2006.01)I;F16K27/06(2006.01)I;
