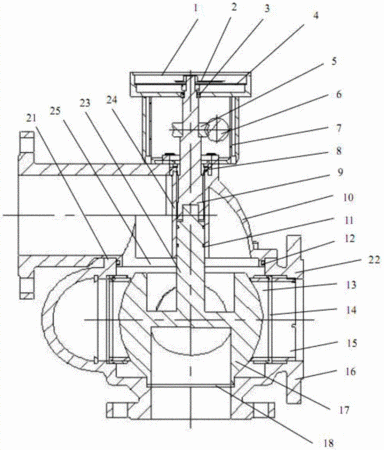

摘要：本實用新型提供了一種五通球閥，閥芯為球體，閥芯的中心連接轉軸，在閥芯的軸向面與閥孔的連接處設置平面密封圈，在閥芯的徑向面與閥孔的連接處設置球面密封圈。還包括鋼套與鎖緊螺母，鎖緊螺母為中空結構，與球面密封圈連接的閥孔的內徑設置螺紋，鎖緊螺母通過螺紋與所述閥孔連接，鎖緊螺母依次壓緊鋼套、球面密封圈，使球面密封圈與閥芯緊密連接。本實用新型采用球體閥芯，使閥孔內部的通道比例均勻，不會出現湍流搓沖現象，降低閥芯受到的腐蝕；不同的復合式密封裝置符合閥體與閥芯連接面的不同形狀，利用擠壓方式使密封圈能夠緊密地連接閥芯和閥體，提高密封性。
- 專利類型實用新型
- 申請人陜西富銳泳池環境科技有限公司;
- 發明人李德斌;
- 地址710000 陜西省西安市雁塔區高新區高新三路東財富中心二期1幢32805室
- 申請號CN201520262148.2
- 申請時間2015年04月27日
- 申請公布號CN204592413U
- 申請公布時間2015年08月26日
- 分類號F16K11/087(2006.01)I;F16K31/52(2006.01)I;F16K31/05(2006.01)I;F16K37/00(2006.01)I;
