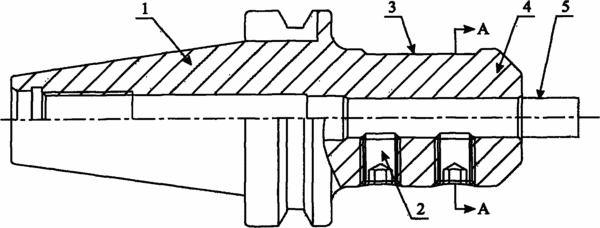

摘要：本實用新型公開了一種具有重心平衡結構的螺釘鎖緊式刀柄，包括一端與加工中心機床主軸相連接的刀柄主體，刀具夾持端設置于刀柄主體的另一端，刀具夾持端的一側側壁上開設有螺紋孔，螺紋孔與刀具夾持端中心的夾持孔相連通，刀具插入在刀具夾持端的夾持孔中并由壓緊螺釘旋入螺紋孔中將刀具壓緊固定，所述刀具夾持端上與螺紋孔相對的另一側側壁上設有扁平平衡面，使得刀具夾持端的橫截面呈非正圓形結構。綜上所述，本實用新型結構簡單，通過上述結構的改進，有效地抵消了螺紋孔及壓緊螺釘的不平衡量，很好地解決了刀柄平衡性問題，保障刀柄在高轉速使用時良好的加工精度，同時有效保護了機床主軸精度和使用壽命，顯著提升了被加工件的表面質量。
- 專利類型實用新型
- 申請人成都千木數控刀具有限公司;
- 發明人李立新;
- 地址611130 四川省成都市溫江海峽兩岸科技園蓉臺大道南段七號
- 申請號CN200920082020.2
- 申請時間2009年06月25日
- 申請公布號CN201455716U
- 申請公布時間2010年05月12日
- 分類號B23Q3/12(2006.01)I;B23B27/00(2006.01)I;
