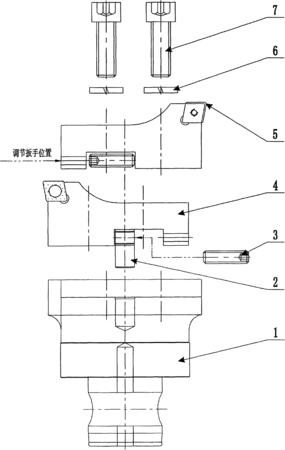

摘要:本實用新型公開了一種雙刃可調鏜刀的封閉式調節結構,包括鏜刀刀體、鏜刀頭、刀片、調節座和調節螺釘;所述鏜刀刀體上端中心軸線處固定設置有一調節座,調節座上設置有兩個用于穿過調節螺釘的螺孔;所述鏜刀頭下端設置有用于與調節螺釘相匹配的螺孔,鏜刀頭上設置有用于穿過鏜刀頭壓緊螺釘的螺孔;所述鏜刀頭與鏜刀刀體連接好之后就形成一個封閉式的空腔,調節座和調節螺釘正好處于空腔內;所述鏜刀頭上與調節螺釘中心軸線相重合的位置上還設置有用于調節扳手通過的圓孔,圓孔孔徑小于調節螺釘的直徑。該雙刃可調鏜刀的封閉式調節結構具有結構簡單合理、調節使用方便、安全可靠等優點,鏜刀在旋轉或切削振動時調節螺釘絕不會飛出,安全可靠。
- 專利類型實用新型
- 申請人成都千木數控刀具有限公司;
- 發明人譚建平;
- 地址611130 四川省成都市溫江區海峽兩岸科技園蓉臺大道南段7號
- 申請號CN200920082011.3
- 申請時間2009年06月25日
- 申請公布號CN201455293U
- 申請公布時間2010年05月12日
- 分類號B23B27/00(2006.01)I;
