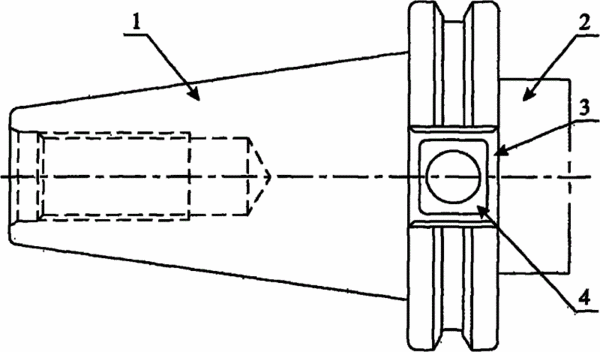

摘要：本實用新型公開了一種具有重心平衡結構的刀柄，包括一端與加工中心機床主軸相連接的錐柄，與錐柄相對的另一端是夾持刀具的柄頭，緊鄰柄頭的環狀夾持部上相對設置有的兩個槽深度不一致的鍵槽，其中一個鍵槽的槽深度小于另一個鍵槽的槽深度，所述槽深度小的鍵槽內還開設有平衡刀柄重心的平衡槽。所述平衡槽的尺寸小于鍵槽的尺寸。本實用新型結構簡單，通過上述結構的改進，很好地解決了刀柄平衡性問題，保障刀柄在高轉速使用時良好的加工精度，同時有效保護了機床主軸精度和使用壽命。
- 專利類型實用新型
- 申請人成都千木數控刀具有限公司;
- 發明人李立新;
- 地址611130 四川省成都市溫江海峽兩岸科技園蓉臺大道南段七號
- 申請號CN200920082018.5
- 申請時間2009年06月25日
- 申請公布號CN201455715U
- 申請公布時間2010年05月12日
- 分類號B23Q3/12(2006.01)I;B23B27/00(2006.01)I;
