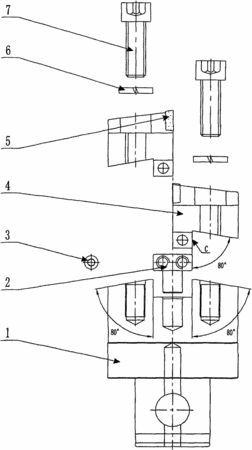

摘要:本實用新型公開了一種雙刃可調鏜刀的定位結構,其特征在于:包括鏜刀刀體、鏜刀頭、刀片、調節座和調節螺釘;所述所述鏜刀刀體上與鏜刀頭相接觸的上端面與鏜刀刀體的中心軸線之間的夾角小于90°,所述鏜刀頭與鏜刀刀體上端面相接觸的下端面與鏜刀刀體的中心軸線之間的夾角小于90°;所述鏜刀刀體上端面和鏜刀頭下端面與鏜刀刀體的中心軸線之間的夾角保持一致;所述鏜刀頭下端設置有用于與調節螺釘相匹配的螺孔,鏜刀頭中部垂直方向上設置有用于穿入鏜刀頭壓緊螺釘的螺孔。該雙刃可調鏜刀的定位結構通過鏜刀刀體和鏜刀頭采用斜面連接使得鏜刀頭與鏜刀刀體不僅壓緊牢固而且定位可靠。
- 專利類型實用新型
- 申請人成都千木數控刀具有限公司;
- 發明人譚建平;
- 地址611130 四川省成都市溫江區海峽兩岸科技園蓉臺大道南段7號
- 申請號CN200920082010.9
- 申請時間2009年06月25日
- 申請公布號CN201455352U
- 申請公布時間2010年05月12日
- 分類號B23B49/00(2006.01)I;B23B27/00(2006.01)I;
