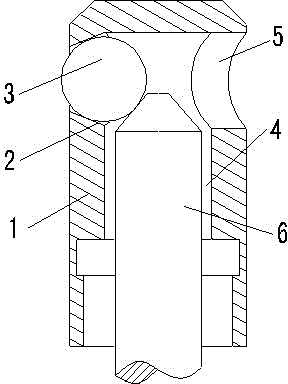

摘要:本發明提供一種超聲波加工刀頭,包括刀具座和滾珠,刀具座內設有一個容納超聲波金屬表面加工裝置中的變幅桿的內孔,刀具座的側面設有用于安裝滾珠的錐坑狀的滾珠定位槽,錐坑狀滾珠定位槽與刀具座的內孔和外側均相通,且大口朝向刀具座的內孔,滾珠放置在該滾珠定位槽中,滾珠的最外緣超出刀具座側面的最外緣。本發明結構簡單,使用方便,只有刀具座和滾珠兩個工件,通過使超聲波金屬表面加工裝置上的變幅桿對滾珠產生振動并使滾珠沿工件內孔壁面移動,完成工件內孔或外側面的超聲波加工。
- 專利類型發明專利
- 申請人山東華云機電科技有限公司;
- 發明人趙輝;王愛福;
- 地址250101 山東省濟南市高新開發區大學科技園北區D座東二層
- 申請號CN201110367509.6
- 申請時間2011年11月18日
- 申請公布號CN102441685A
- 申請公布時間2012年05月09日
- 分類號B23B27/00(2006.01)I;B23B37/00(2006.01)I;
