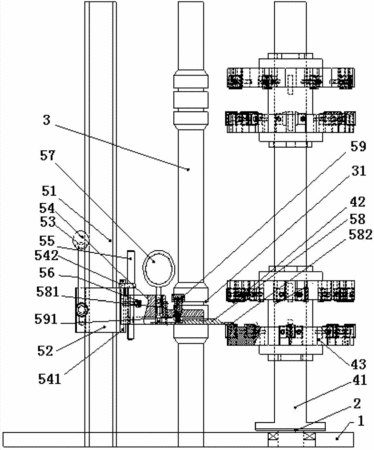

摘要：本實用新型公開了一種復合對調刀裝置。該復合對調刀裝置包括：刀儀底座；刀具座會轉盤，可旋轉的布設在刀儀底座的上表面；對刀基準軸，其為圓柱狀，通過下端固定、豎直布設在在刀儀底座的上表面，其外周面具有多個對刀基準面；調整測量組件，其包括：粗調組件和布設在粗調組件上的微調組件，粗調組件包括：粗調螺桿、開口螺母和固定手柄，微調組件包括：微調塊、微調螺桿、緊固螺栓、百分表、測量壓桿和轉換開關。該復合對調刀裝置結構簡單合理，其測量壓桿接觸面與刀片加工旋轉面平行，具有對刀基準，調刀準確、且各部件不干涉，操作簡便，調整效率高。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人劉朝位;陳文超;黃煥葵;朱巖;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320890989.9
- 申請時間2013年12月31日
- 申請公布號CN203621524U
- 申請公布時間2014年06月04日
- 分類號B23B27/00(2006.01)I;
