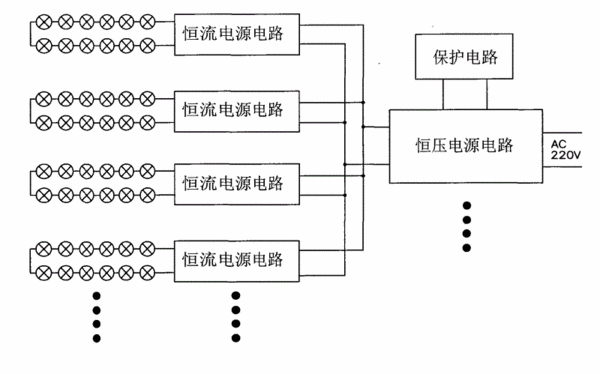

摘要：本實用新型公開了一種LED路燈電源布線結構，涉及驅動電源電路中的恒壓電源電路、恒流電源電路和輔助保護電路，以及LED光源模組，且所述恒流電源電路前端接駁有輔助保護電路，其特征在于：所述布線結構是恒壓電源與恒流電源分布式排列，恒壓電源電路輸出至少兩條支路電源到恒流電源電路，且恒流電源電路繼而輸出至少兩個電源到LED光源模組。輔助保護電路置于恒流電源電路前端，在輸入電源過壓、過流或高溫時關閉輸出。該LED路燈電源布線結構具有結構簡單、安裝調試方便的優點，能顯著降低燈具內的電能損耗以及電源中斷和故障率，增強了燈具的可靠性，可有效延長電源模塊的使用壽命。
- 專利類型實用新型
- 申請人南京漢德森科技股份有限公司;
- 發明人孫建國;楊海峰;
- 地址211100江蘇省南京市江寧科學園科寧路777號
- 申請號CN200920046316.9
- 申請時間2009年06月03日
- 申請公布號CN201414238Y
- 申請公布時間2010年02月24日
- 分類號H05B37/00(2006.01)I;G05F1/10(2006.01)I;
