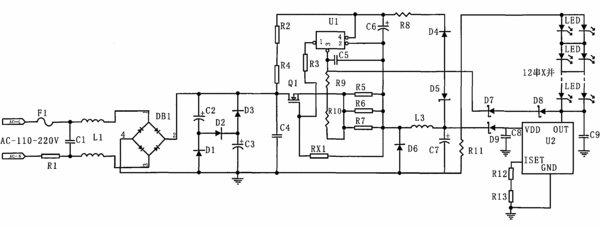

摘要：本實用新型公開了一種非隔離式LED燈管恒流驅動電源，包括有主控A704第2腳通過Q1及并聯的R5、R6、R7以及電感L3后連接至LED燈管，LED燈管另一端輸入至AMC7140后接地，AMC7140芯片上連接有接地電阻R12，R13；該電源電路還包括由F1、R1、C1、L1組成的EMI濾波電路，濾波后輸入至橋式整流橋。此電源不僅恒流穩定，體積小，而且空載電壓低，可保護LED燈不會因電壓過高而損壞LED燈。
- 專利類型實用新型
- 申請人深圳市德彩光電有限公司;
- 發明人徐陳愛;潘希敏;唐毅;
- 地址518106 廣東省深圳市寶安區福永街道福海大道福海工業園B2棟四樓
- 申請號CN200920206387.0
- 申請時間2009年10月28日
- 申請公布號CN201789653U
- 申請公布時間2011年04月06日
- 分類號H05B37/00(2006.01)I;H05B37/02(2006.01)I;F21Y101/02(2006.01)N;
