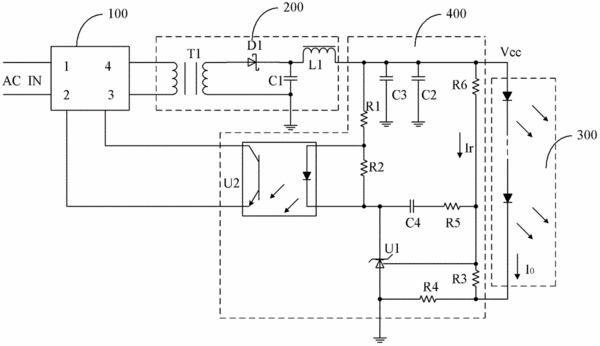

摘要：本發明適用于照明電路領域，尤其涉及一種LED恒流取樣電路及LED燈具。在本發明實施例中，通過采樣電阻R4采集流過LED燈組的電流變化情況，光電耦合器U2將電流變化情況反饋給開關電源電路，開關電源電路調節PWM占空比，從而調節其輸出電流，使得流過LED燈組的電流恒定，LED恒流取樣電路包括1個三端可調分流基準源、數個電阻和電容，電路極為簡單可靠，降低了產品成本，響應速度快。
- 專利類型發明專利
- 申請人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;管偉芳;
- 地址518052 廣東省深圳市南山區南海大道海王大廈A座22層
- 申請號CN201210063516.1
- 申請時間2012年03月12日
- 申請公布號CN103313453B
- 申請公布時間2017年02月01日
- 分類號H05B37/00(2006.01)I;
