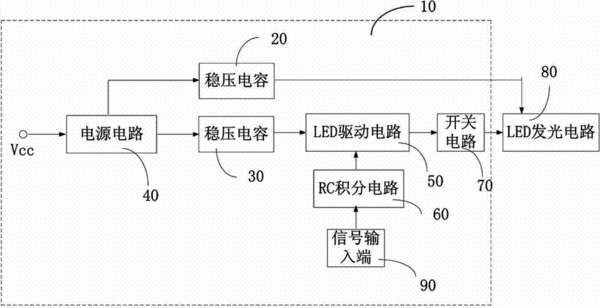

摘要：本發明公開了一種LED電路，為多層電路板結構，包括輸出層、接地層、在接地層和輸出層之間設置的至少一個信號線層，所述輸出層包括電源電路、LED驅動電路，所述電源電路用于向LED驅動電路和支路LED發光電路提供工作電壓，所述LED驅動電路用于控制輸出給LED不同占空比的脈寬調制信號，所述電源電路還通過穩壓電容改善輸出電流上升和下降的波形，抑制電流突波的產生；本發明的LED電路通過在LED發光電路供電端VLED和LED驅動電路供電端VDD設置穩壓電容，以及在LED驅動芯片的LE端、CLK端，OE端各設置一RC積分電路來防止突波的發生，保護了LED發光電路，提高LED顯示屏的顯示效果。
- 專利類型發明專利
- 申請人深圳市洲明科技股份有限公司;
- 發明人林洺鋒;王偉;趙平林;張春旺;
- 地址518000 廣東省深圳市寶安區福永街道大洋開發區福安工業城二期第14幢
- 申請號CN201010255414.0
- 申請時間2010年08月17日
- 申請公布號CN101932158B
- 申請公布時間2013年01月23日
- 分類號H05B37/00(2006.01)I;H02H9/00(2006.01)I;
