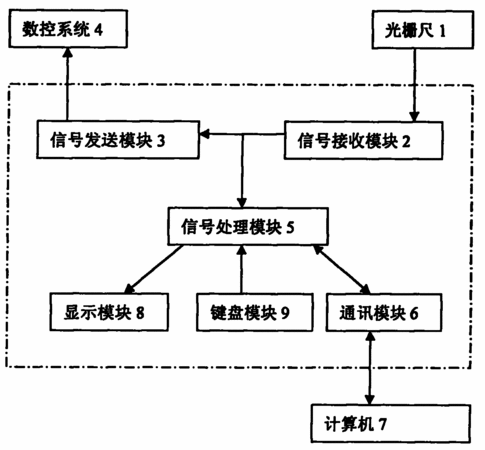

摘要：一種教學用數控機床多用途光柵信號處理裝置，包括光柵尺(1)，其特征是所述光柵尺(1)的讀數頭的輸出與光柵信號接收模塊(2)的輸入端相連，光柵信號接收模塊(2)的輸出一路送入信號發送模塊(3)，再由信號發送模塊送入數控系統(4)中用于教學用數控機床的全閉環實驗或實訓，光柵信號接收模塊(2)另一路輸出同時送入信號處理模塊(5)進行處理并通過通訊模塊(6)送入計算機(7)中，由計算機(7)計算得出教學用數控機床實際位移的定位精度、重復定位精度、反向差值和原點返回誤差值送入數控系統(4)中進行閉環控制并同時在顯示模塊(8)上進行顯示。本實用新型不僅拓展了光柵的應用領域，而且可以在不增加設備成本的前提下，完善實驗項目。
- 專利類型實用新型
- 申請人南京日上自動化設備有限責任公司;
- 發明人陸江;關穎;
- 地址211151 江蘇省南京市江寧區橫溪工業園區
- 申請號CN200920235321.4
- 申請時間2009年10月19日
- 申請公布號CN201629091U
- 申請公布時間2010年11月10日
- 分類號G09B25/02(2006.01)I;B23Q17/24(2006.01)I;
