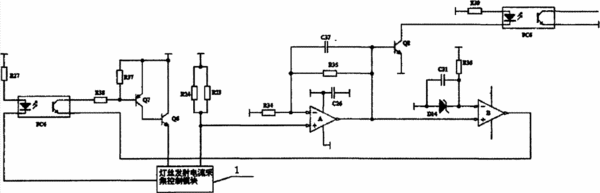

摘要：本發明公開了一種質譜儀中燈絲發射電流穩定控制電路，包括，比較器A，所述比較器A連接有電容C26、電阻R35、電容C37、電阻R34、電阻R24和電阻R23；比較器A通過三極管Q8連接有光耦PC6，光耦PC6一輸入端連接有電阻R39；比較器A還連接至燈絲發射電流采集控制模塊；比較器B，比較器B連接有二極管D14、電容C32、電阻R36；比較器B與比較器A相互連接；比較器B連接一光耦PC4，光耦PC4的一輸入端連接有電阻R27，光耦PC4的一輸出端通過電阻R38連接一復合管，復合管連接至燈絲發射電流采集控制模塊，燈絲發射電流采集控制模塊還連接在光耦PC4的一輸入端。本發明可自動穩定燈絲的發射電流。
- 專利類型發明專利
- 申請人江蘇天瑞儀器股份有限公司;
- 發明人劉召貴;羅榮剛;
- 地址215300 江蘇省昆山市巴城鎮葦城南路1666號天瑞大廈
- 申請號CN201010244113.8
- 申請時間2010年08月04日
- 申請公布號CN102347198B
- 申請公布時間2014年05月21日
- 分類號H01J49/02(2006.01)I;
