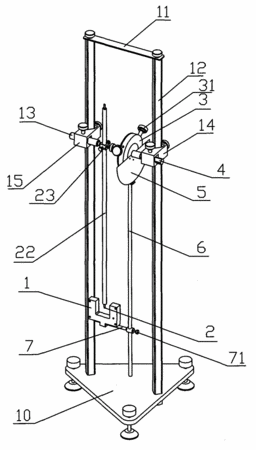

摘要:本實用新型涉及一種研究單擺/復擺的大角度、非線性運動特性的實驗裝置,它包括底板及安裝于其上的通過連接桿相連的兩立柱。兩立柱上各安裝有滑座A、滑座B,滑座A上安裝有軸,軸、帶有鎖緊鏍釘的回轉盤、刻度盤同軸安裝,回轉盤上安裝有帶有指針的安裝桿,指針指向刻度盤?;鵅上安裝有頂尖,頂尖和軸分別頂住擺桿座的兩側。連接于軸上的單擺擺線的下端頭、連接于擺桿座上的復擺擺桿的兩端頭安裝有擋光桿。安裝桿的下端通過鎖緊鏍釘安裝有安裝座,安裝座上安裝有與擋光桿的位置相對應的激光管光電門。本實用新型可將光電門的位置最大調整到90度,實現大角度非線性測量,揭示單/復擺裝置的非線性運動的本質,大大拓展了實驗內容。
- 專利類型實用新型
- 申請人杭州大華儀器制造有限公司;
- 發明人毛杰健;駱冠松;覃愛民;
- 地址311401浙江省富陽市東山路23號
- 申請號CN200720112981.4
- 申請時間2007年08月08日
- 申請公布號CN201126660Y
- 申請公布時間2008年10月01日
- 分類號G09B23/10(2006.01);
