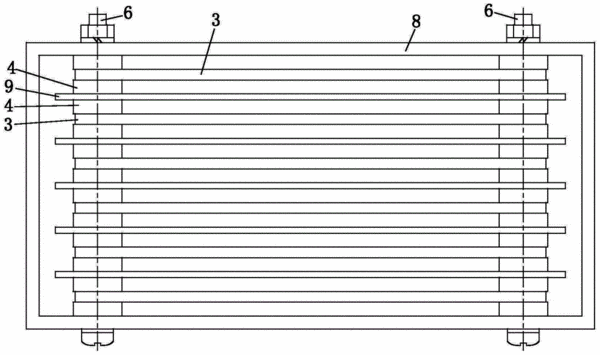

摘要：一種新型的交流電阻器結構，電阻片由錳基合金或鎳基合金的電阻絲采用無感繞法繞制在電阻片的骨架上構成，其中電阻片的骨架選用由高頻瓷制成的平板；若干疊合電阻片由螺桿固定，并封裝在金屬殼體或涂有金屬薄膜的塑料殼體內，其中電阻片的引出線并聯，電阻片的引出線具有屏蔽功能，相鄰電阻片間在螺桿連接處由絕緣襯墊隔離；電阻器的封裝殼體上設有四個端鈕，其中兩個端鈕連接到并聯后的電阻片一端引出線，另外兩個端鈕連接到并聯后的電阻片另一端引出線，電阻器的封裝殼體上設有接地端鈕，用以封裝殼體接地。本實用新型的電阻器解決了電阻器的使用功率和交流電阻特性的問題，同時可用于直流電阻器中，散熱性能好，可不放在油中使用，是節能產品。
- 專利類型實用新型
- 申請人杭州大華儀器制造有限公司;
- 發明人鄭志榮;周剛;方學鋒;夏民榮;
- 地址311401 浙江省杭州市富陽東洲工業功能區十一號路3號杭州大華儀器制造有限公司
- 申請號CN201420077496.8
- 申請時間2014年02月24日
- 申請公布號CN203982936U
- 申請公布時間2014年12月03日
- 分類號H01C13/02(2006.01)I;H01C3/18(2006.01)I;
