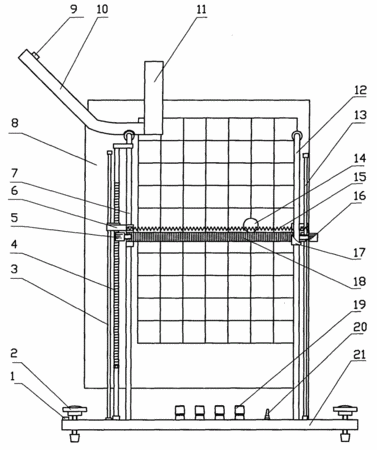

摘要：本實用新型是一種涉及力學中的平拋運動實驗儀。一種平拋運動實驗儀，在直面板(8)的左右兩側垂直設立左立柱(7)和右立柱(12)，在兩立柱上分別套置可上下移動的左滑塊(6)和右滑塊(17)，并水平支撐水平電阻芯棒(18)以及與水平電阻芯棒(18)平行且位于其上方的長彈簧(15)，與左立柱(7)套置于左滑塊(6)內的垂直電阻芯棒(4)和左導柱(3)，相互接觸電連接，左導柱(3)連接垂直電壓傳感器的一端，垂直電阻芯棒(4)的上端與左立柱(7)電連接，垂直電阻芯棒(4)的下端連接電源；在直面板(8)的左上方固定一斜向斜軌(10)及電磁鐵(9)，鋼球(14)被吸附在電磁鐵(9)上，在拋射口安裝光電門傳感器(11)。本實用新型不但能快速地正確直接描繪出平拋運動的軌跡，還能證明平拋運動是合成運動的結果。
- 專利類型實用新型
- 申請人華東師范大學科教儀器廠;
- 發明人曹揆申;陳瑜;
- 地址200062上海市普陀區金沙江路1006號
- 申請號CN200720076912.2
- 申請時間2007年12月21日
- 申請公布號CN201134177Y
- 申請公布時間2008年10月15日
- 分類號G09B23/10(2006.01);
