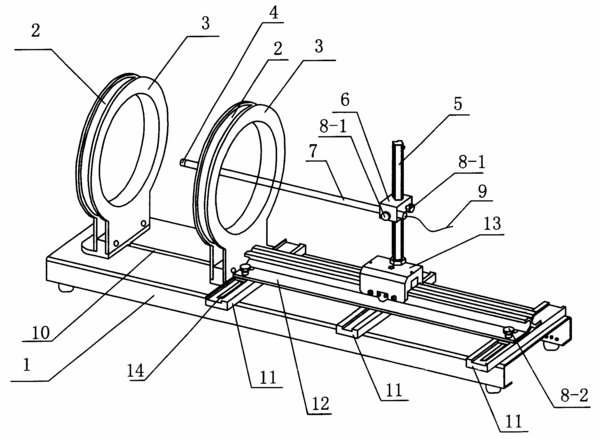

摘要：本實用新型涉及一種三維亥姆霍茲線圈磁場實驗儀，它包括實驗主機及與實驗主機電連接的測試架，測試架包括底板，底板的一側安裝有兩個互相平行的繞有亥姆霍茲線圈的支架，底板的另一側安裝有與亥姆霍茲線圈平行的Y向導軌，Y向導軌上跨接X向導軌，X向導軌上裝有帶有Z向導軌的左右滑塊，Z向導軌上設有上下滑塊，上下滑塊上連接有沿亥姆霍茲線圈的軸線方向放置的金屬管，金屬管靠近亥姆霍茲線圈的一頭安裝有霍爾元件。本實用新型通過移動X向導軌、左右滑塊、上下滑塊改變霍爾元件在三維空間中的位置，從而可測量亥姆霍茲線圈三維空間的磁感應強度，確保獲得全面的亥姆霍茲線圈的磁場分布規律。
- 專利類型實用新型
- 申請人杭州大華儀器制造有限公司;
- 發明人駱冠松;唐一波;鄭志榮;
- 地址311401浙江省富陽市東山路23號
- 申請號CN200720106451.9
- 申請時間2007年02月09日
- 申請公布號CN201017506Y
- 申請公布時間2008年02月06日
- 分類號G09B23/18(2006.01);
