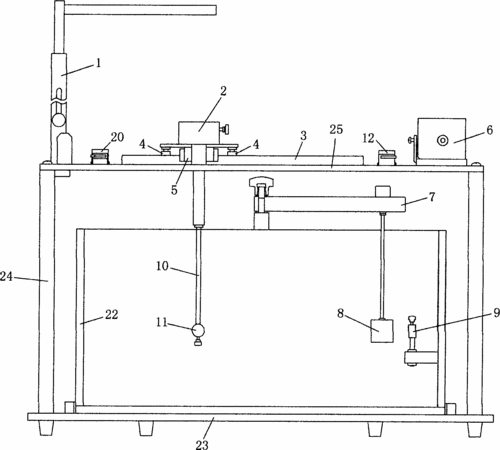

摘要：一種超聲波成像與定位綜合實驗裝置，底板上設有支架和透明水箱，支架的一側設有支架板，支架板的導軌上設有滑塊，滑塊的角度旋轉座下面連接有吊桿，吊桿的端部設有用于安裝超聲換能器或運動目標物體的吊裝固定座；支架的另一側設有旋轉梁，旋轉梁的自由端懸吊有定位物體，靠近旋轉梁一側在透明水箱內壁上設有載物臺，透明水箱右側壁上設有箱內固定座。本實用新型可以完成的實驗內容有回波波形觀察，物體運動速度的測量，目標物體定位，掃描成像實驗包括物體表面形貌成像以及斷面像(剖面像)，本實用新型具有結構簡單、設計合理等特點。
- 專利類型實用新型
- 申請人杭州大華儀器制造有限公司;
- 發明人王震;鄭志榮;
- 地址311401 浙江省杭州市富陽市東山路23號
- 申請號CN201220031532.8
- 申請時間2012年02月01日
- 申請公布號CN202454133U
- 申請公布時間2012年09月26日
- 分類號G09B23/14(2006.01)I;
