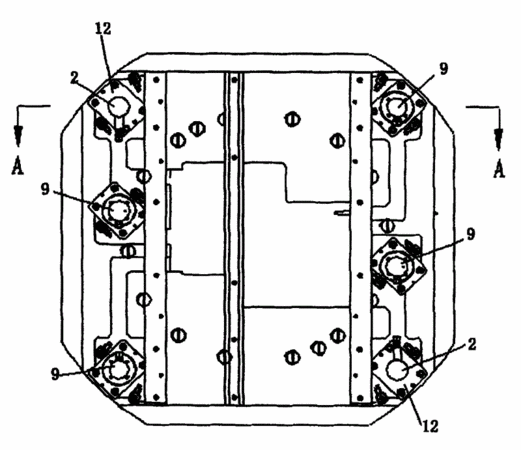

摘要：本實用新型屬于金屬切削機床的機械裝置技術領域。尤其涉及一種數控機床應用的大中型臥式加工機床的交換工作臺用定位夾緊復合機構。本實用新型的大中型臥式加工機床的交換工作臺用定位夾緊復合機構，定位、夾緊復合機構由4個拉緊油缸9，2個定位拉緊油缸12組成，交換臺輸送采用的是斜面導軌+傳動球座的機構。本實用新型經試制、裝配調試和檢測此結構完全超出國家標準的檢驗精度、定位精度比國家標準提高了120％、重復定位精度比國家標準提高了130％、該結構簡單可靠、裝配調整方便、精度穩定、具有高運行可靠性、并能在整個工作壽命期間中保持高精度。
- 專利類型實用新型
- 申請人青海一機數控機床有限責任公司;
- 發明人孫緋佳;張海濱;衛繼建;羅江瀚;陳德民;董偉;田媛媛;
- 地址810018青海省西寧市柴達木路493號
- 申請號CN200620136478.8
- 申請時間2006年12月05日
- 申請公布號CN201067844Y
- 申請公布時間2008年06月04日
- 分類號B23Q1/26(2006.01);B23Q1/66(2006.01);
