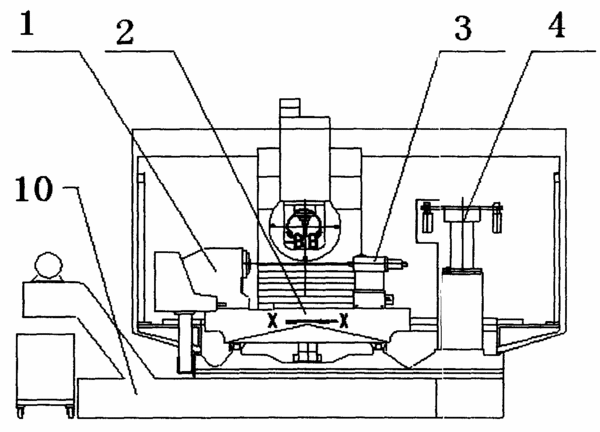

摘要：一種立式的五軸聯動葉片加工中心機構，屬于機械制造領域。有三個直線坐標軸和兩個回轉坐標軸。床身上方裝有工作臺，工作臺上面左端裝有頭架，頭架主軸右端安裝夾具夾持工件，頭架的驅動方式有蝸輪、蝸桿傳動或采用力矩電機直接驅動，工作臺上面右端機床尾架有動力驅動裝置，床身的后部上方裝有立柱，立柱的前面裝有Z軸滑板或B軸蝸輪箱，沿Z軸上下運動，Z軸滑板或B軸蝸輪箱有蝸輪、蝸桿傳動裝置或力矩電機裝置直接傳動帶動B軸主軸旋轉，機床主軸箱安裝在B軸前端的連接盤上，主軸箱安裝有高速電主軸，使用SHK63A刀柄安裝加工用各種刀具，床身的右上方安裝有刀庫，機床采用西門子840D數控系統控制或選用其它五軸聯動數控系統控制。
- 專利類型實用新型
- 申請人北京機電院高技術股份有限公司;
- 發明人高琦;劉樹生;李緒成;谷立恒;
- 地址100027北京市朝陽區工體北路4號
- 申請號CN200620158799.8
- 申請時間2006年12月08日
- 申請公布號CN201009089Y
- 申請公布時間2008年01月23日
- 分類號B23Q1/26(2006.01);B23Q1/48(2006.01);
