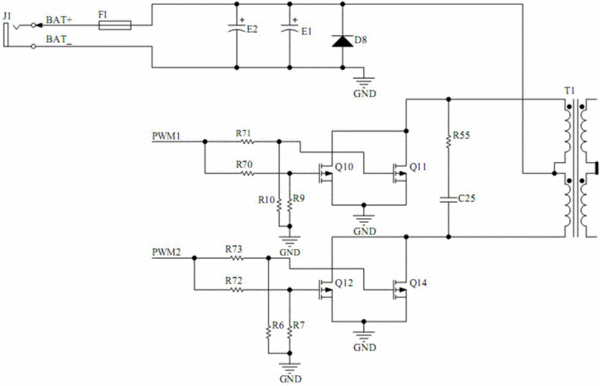

摘要：本發明公開了一種推挽軟開關控制電路，包括推挽控制單元、功率MOS管驅動單元、推挽升壓功率單元、LC諧振單元和輔助電源單元，推挽升壓功率單元包括第十MOS管至第十四MOS管和推挽變壓器，第十MOS管的漏極和第十一MOS管的漏極均與推挽變壓器的初級線圈的一端連接，第十MOS管的柵極和第十一MOS管的柵極均與功率MOS管驅動單元的一個輸出端連接，第十二MOS管的漏極和第十四MOS管的漏極均與推挽變壓器的初級線圈的另一端連接，LC諧振單元包括漏感和聚丙烯電容。本發明能減小功率變壓器的體積、能減小開關管開通損耗、降低逆變器的損耗、提高整機效率、能解決因硬件開關鎖引起的EMI問題。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215151 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610792421.1
- 申請時間2016年08月31日
- 申請公布號CN106329909A
- 申請公布時間2017年01月11日
- 分類號H02M1/44(2007.01)I;H02M7/538(2007.01)I;
