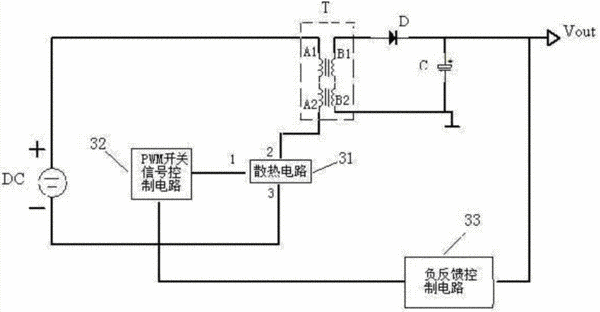

摘要：本實用新型公開了一種消除電磁干擾電路，包括PWM開關信號控制電路，與PWM開關信號控制電路連接的散熱電路和負反饋閉環控制電路，與散熱電路連接的直流源DC，以及與散熱電路和直流源DC連接的變壓器T；散熱電路包括電子開關QB、散熱器和電阻R；電子開關QB包括第一引腳、第二引腳和第三引腳；散熱器包括第四引腳；散熱器上設有螺絲孔，電子開關QB通過螺絲孔固定于散熱器上；電阻R的一端和散熱器的第四引腳連接，電阻R的另一端和直流源DC的正極連接，或者，電阻R的另一端接地。本實用新型能夠通過在散熱導體與直流源之間串聯一個電阻，從而消除向空間輻射的電磁干擾。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人譚曙光;傅超;方林峰;鄧術兵;袁雙全;劉迪吉;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201420155186.3
- 申請時間2014年03月31日
- 申請公布號CN203896184U
- 申請公布時間2014年10月22日
- 分類號H02M1/44(2007.01)I;H05K7/20(2006.01)I;
