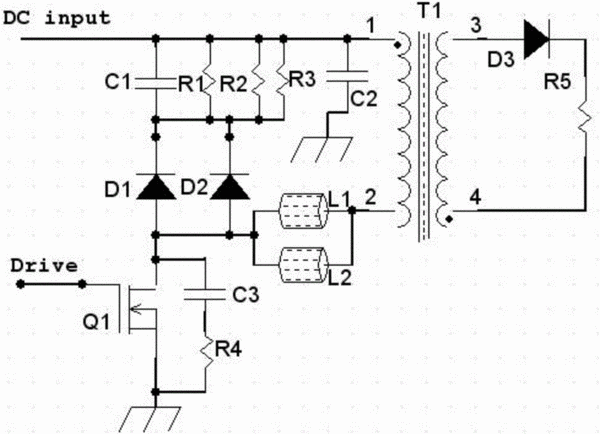

摘要：本實用新型公開了一種抑制平板電視開關電源輻射的裝置，包括開關變壓器、開關管、電容器A、電容器B、電容器D、電阻器A、電阻器B、電阻器C、電阻器E、二極管A、二極管B、磁珠A、磁珠B，開關變壓器具有供電側繞線組和平板電視用電側繞線組，開關變壓器的供電側繞線組上具有第三接線柱和第四接線柱，開關變壓器的平板電視用電側繞線組上具有第一接線柱和第二接線柱，第一接線柱與DC輸入端通過導線A電連接，第二接線柱與驅動端通過導線B、開關管電連接。本實用新型增加了吸收電路，可以抑制平板電視開關電源輻射，降低了平板電視開關電源的輻射，保護了各個電子元器件。
- 專利類型實用新型
- 申請人四川長虹電器股份有限公司;
- 發明人李明陽;丁峰峰;王果;
- 地址621000 四川省綿陽市高新區綿興東路35號
- 申請號CN201621037825.1
- 申請時間2016年09月05日
- 申請公布號CN205960949U
- 申請公布時間2017年02月15日
- 分類號H02M1/44(2007.01)I;
