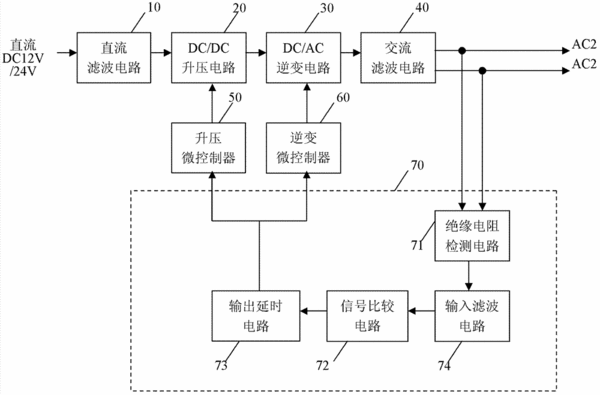

摘要：本發明涉及一種車載逆變器的漏電保護電路及相應的車載逆變器，該漏電保護電路包括：絕緣電阻檢測電路、比較電路和輸出延時電路，其中絕緣電阻檢測電路與車載逆變器的交流輸出端連接檢測交流輸出端的對地電阻，然后將絕緣電阻檢測信號輸出到比較電路，當絕緣電阻低于預設閾值時，比較電路輸出絕緣不良信號給輸出延時電路，當絕緣不良信號持續超過預設時間后，輸出延時電路輸出漏電保護信號給微控制器停止輸出交流電壓。本發明通過對交流輸出端的對地絕緣電阻進行檢測，并在低于預設閾值時輸出漏電保護信號分別給升壓微控制器和逆變微控制器停止輸出交流電壓，進而預防觸電事故，或在發生觸電事故時逆變器迅速停止輸出，有效地保護人員安全。
- 專利類型發明專利
- 申請人美固電子(深圳)有限公司;
- 發明人謝勇;
- 地址518111 廣東省深圳市龍崗區平湖鎮芳坑路39號
- 申請號CN201210017432.4
- 申請時間2012年01月19日
- 申請公布號CN103219707A
- 申請公布時間2013年07月24日
- 分類號H02H7/122(2006.01)I;H02M7/42(2006.01)I;
